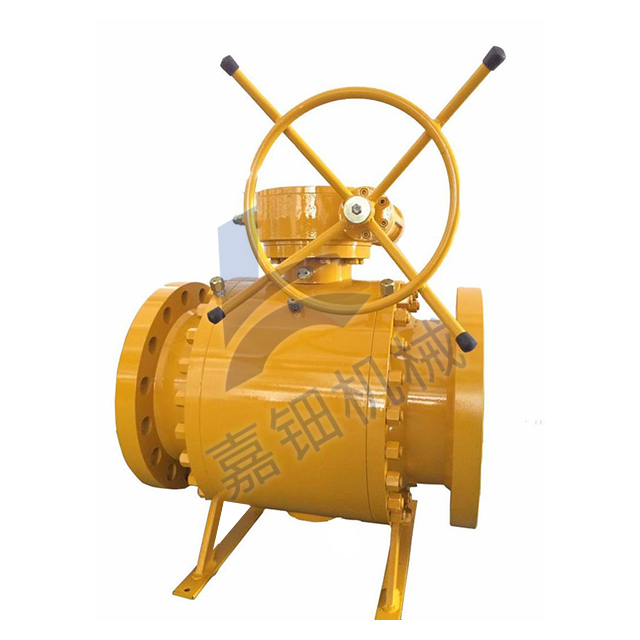

Q347F锻钢固定球阀

CLASS400Lb

公称通径	NPS	2*	3*	4*	6*	8*	10*	12*	14*	16*	18*	20*
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	>02	152	203	254	305	337	387	438	489
L	RF&BW	292	356	406	495	597	673	762	826	902	978	1054
L	RTJ	295	359	410	498	600	676	765	829	905	981	1060
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
w		400	700	850	600	600	600	800	800	800	800	800
E					116	116	116	171	171	257	257	257
F					350	350	350	420	420	500	500	500

CLASS600Lb

公称通径	NPS	2*	3*	4*	6*	8*	10*	12*	14*	16*	18*	20*
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF&BW	292	356	432	559	660	787	838	889	991	1092	1194
L	RTJ	295	359	435	562	664	791	841	892	994	1095	1200
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	850	1000	600	600	800	800	800	800	800	800
E					116	116	171	171	171	150	83	123
F					350	350	500	420	420	580	650	735

CLASS900Lb

公称通径	NPS	2*	3*	4*	6*	8*	10*	12*	14*	16*	18*	20*
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	324	375	425	473
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1321
L	RTJ	371	384	460	613	740	841	968	1038	1140	1232	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	150
F		350	350	350	420	420	650	650	735	735	735	735

CLASS1500Lb

公称通径	NPS	2*	3*	4*	6*	8*	10*	12*	14*	16*	20*
公称通径	DN	50	80	100	150	200	250	300	350	400	500
d1		51	76	102	146	194	241	289	318	362	440
L	RF&BW	368	470	546	705	832	991	1130	1257	1384	1664
L	RTJ	371	473	549	711	841	1000	1146	1276	1407	1686
H1		140	160	200	210	260	300	365	420	500	600
H		200	220	250	320	400	450	490	560	640	790
W		600	600	600	600	800	800	800	800	800	800
E		116	116	171	171	83	83	123	123	180	220
F		350	350	420	420	650	650	735	735	735	735
