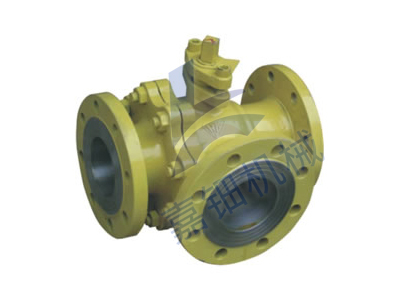

三通T型球阀

1、流体阻力小，其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠、密封性好，在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

三通T型球阀维护事项

1、要留有阀柄旋转的位置。

2、不能用作节流。

3、带传动机构的球阀应直立安装。

三通T型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

在管路中主要用来做切断、分配和改变介质的流动方向。

三通T型球阀是一种比较新型的球阀类别，它有着自身结构所有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

工作方式

L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的 开放。

工作原理

A、开启过程

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到位置，球体旋转到全开位置。

B、关闭过程

1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4、手轮转动的zui后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到 密封。
