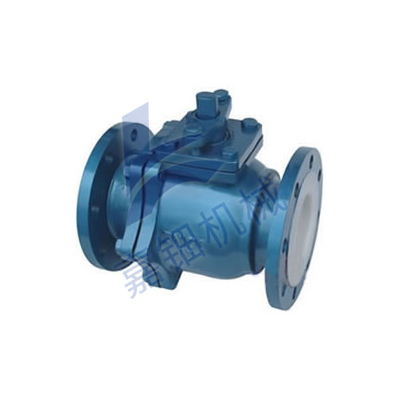

    Q41F46 型衬氟球阀

    产品用途

    Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。



    产品特点

    1、采用FEP衬里层的球阀,具有高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。

    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。

    3、启闭件球件与阀杆铸(锻)为一体,由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用 性。

    4、结构紧凑合理,阀体内腔空间 小,减小了介质滞留,另外, 的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

    5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。



    执行标准

    设计标准:GB12237

    结构长度:GB12221

    法兰标准:JB/T79-94 GB9113.1-26

    检验试验:JB/T9092-99



    性能参数

    型号 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C
    工作压力(MPa) 1.0 1.6 1.0 1.6
    适用温度(℃) -10~150 -20~150
    适用介质 腐蚀性介质
    材料 阀体 铸铁内衬聚四氟乙烯 铸钢内衬聚四氟乙烯
    球体 铸钢外包聚四氟乙烯
    密封圈 增强聚四氟乙烯 聚四氟乙烯
    填料 聚四氟乙烯



    主要外形和连接尺寸

    公称通径 PN1.6(MPa)主要外形尺寸和连接尺寸(mm) 参考值 重量
    DN L D D1 D2 f b Z-Φd H1 Do ㎏
    15 130 95 65 45 3 14 4-Φ14 95 140 4
    20 140 105 75 55 3 14 4-Φ14 98 150 4.5
    25 150 115 85 65 3 16 4-Φ14 113 150 5.5
    32 165 135 100 78 3 18 4-Φ18 130 180 7
    40 180 145 110 85 3 18 4-Φ18 135 200 9
    50 200 160 125 100 3.5 20 4-Φ18 140 220 15
    65 220 180 145 120 3.5 20 4-Φ18 145 280 17
    80 250 195 160 135 4 22 8-Φ18 205 320 30
    100 280 215 180 155 4 24 8-Φ18 230 380 40
    125 320 245 210 185 4 26 8-Φ18 252 500 60
    150 360 280 240 210 4 28 8-Φ23 283 600 75
    200 400 335 295 265 5 30 8-Φ23 325 750 130
    250 450 405 355 320 5 34 12-Φ26 370 900 210
