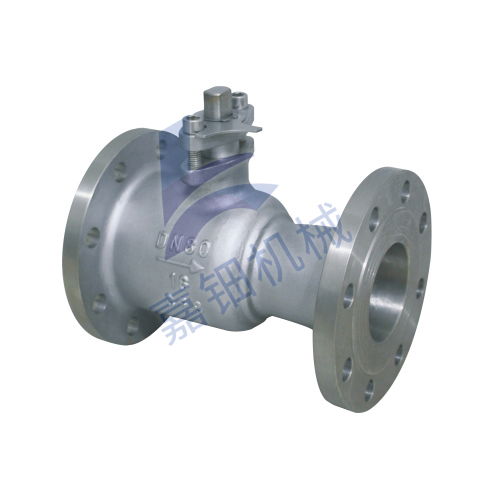

一体式球阀Q41M - 气密封半球阀-反应釜球阀

原理作用：

阀体设计采用流行的一体式结构，比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，避免泄漏。阀杆处密封填料、调整垫，均采用回弹性强、耐温、实用，耐压、耐腐蚀、自润滑性能良好、高新复合材料。导热油球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管道阀门的更换安装。我公司生产有多种结构长度的导热油球阀，可满足用户的各种需求。

性能特点：

①高分子复合材料的密封圈材料，具有耐热性，耐高压，实用之性能；

②阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质；

③适用工作温度350度左右，是导热油用阀门，广泛应用于石油，化工，制药电力，食品等行业。

技术参数：

公称通径：DN15～200mm

公称压力：PN1.6、2.5MPa

温度：PPL≤350℃、HL≤450℃

适用介质：水、石油、导热油、蒸汽、高温气体等

部件材质：

阀轴材质：碳钢、不锈钢

阀体材质：碳钢、304/316/316L不锈钢

球体材质：304/316/316L不锈钢

阀座密封：对莅聚苯（PPL）、金属密封（H）

外形尺寸：

型号	公称通径DN(mm)	尺寸（mm）
型号	公称通径DN(mm)	L	D	D1	D2	b-f	Z-Φd	H	Do
Q41M-16	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-2	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	22-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
Q41M-25	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
