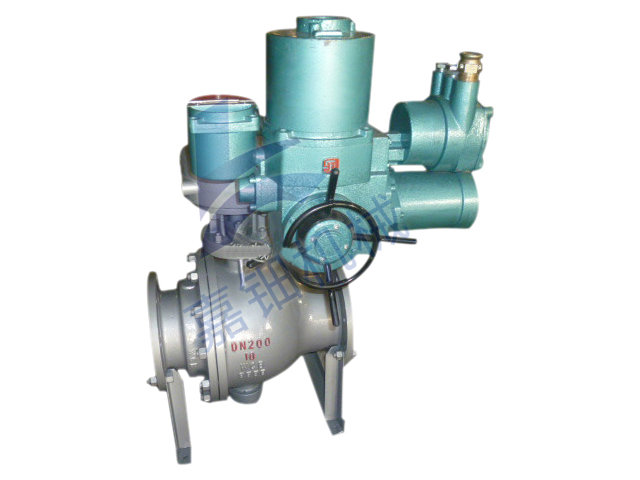

Q947FM电动卸灰球阀适用于长输管线和一般工业管线,其强度、 性、耐恶劣环境性等在设计时进行了 考虑,适用于各种腐蚀性和非腐蚀性介质。工作时只需要用气旋转90度的操作和很小的转动力矩就能关闭严密,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所有固定球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,气动球阀适用于高压、大口径管道场合。
产品特点
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
性能规范
公称通径DN(mm) | 50-1200 | |||||
公称压力PN(Mpa) | 1.6 | 2.5 | 4.0 | |||
公称压力 PS(Mpa) |
强度试验 | 2.4 | 3.8 | 6.0 | ||
密封试验 | 1.8 | 2.8 | 4.4 |
主要零件材料
材料代号 | C | P | R | |||
主 要 零 件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
密封圈 | 增强聚四氟乙烯、对位聚苯、硬质合金 | |||||
填 料 | 聚四氟乙烯、柔性石墨 | |||||
适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃ - 300℃ | |||||
执行器 | 型 号 | AW/DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
气源压力 | 0.4-0.7MPa | |||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
GB12237 | GB12221 | GB9113 | GB9131 | GB13927 |
外形连接尺寸
公称通径 DN(mm) |
尺 寸(mm) | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | B | Z-фD | L | D | D1 | B | Z-фD | L | D | D1 | B | Z-фD | |
50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 |
65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 |
80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 |
125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 |
150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 |
200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 33 | 12-30 |
250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | |||||
300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | |||||
350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | |||||
400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | |||||
450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | |||||
500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | |||||
执行器型号 | 可选配DA/SR、QGSY、SY-CH、GTD/GTE、AW/AWS、SY-YD系列执行器(以上选配仅供参考具体选区用根据实际要求) |
