气动喷煤粉用卸灰球阀喷吹系统：引用“硫化、直吹、补充气”一体化技术，实现“浓相”属损；成本低，操作检修方便。

压缩空气系统：拥有稳压、除油、脱水优化技术。

本系列喷煤粉球阀是经冶金部各钢铁设计研究院等单位根据高炉煤粉喷吹的工况特点而研究设计，该阀是我厂产品，多年来在多家炼铁厂的高炉煤粉喷吹及制粉系统的使用实践，反映良好。

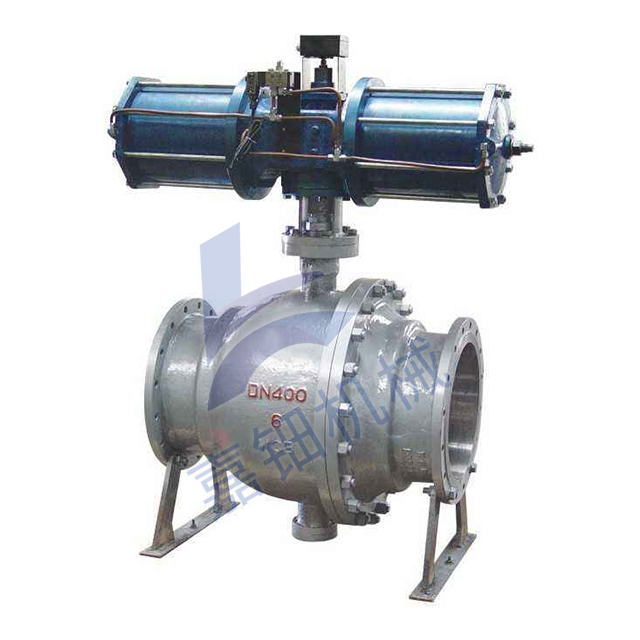

MQ647F气动喷煤粉专用卸灰球阀工艺：

1、制份磨机采用立式中速磨，淘汰老式球磨机；

2、采用单极收份，淘汰三机收粉；

3、利用高炉煤气燃烧制作干燥气，淘汰使用氮气，使整个工程成本下降了百分之六十左右，是喷煤工程的一次技术革命。

MQ647F特点

采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。

开启和关闭扭矩小，灵活轻便。

执行机构有手动、气动、液动、电动等，可远距离集中控制或计算机程制。

采用双阀杆固定式球体，可长期保持开启和关闭的位置精度。

密封圈、密封座、球体等零件采用专门材料和 工艺处理。

产品优点

1．流体阻力小，全通径的球阀基本没有流阻。

2．结构简单、体积小、重量轻。

3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现 密封。在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

控制含尘气体、含颗粒液体及固体粉末管路系统启闭装置的设备。气动卸灰球阀采用单向密封和进口缩孔式结构，用于气固二相介质中，不会积灰卡住。

执行机构为气动执行机构，可远距离集中控制或计算机程制。广泛用于冶金、钢铁、建材等行业。

设计简介

1、原煤供应系统：采用无仓压排料结构，去掉仓下专用给料设备直接向电子皮带排料。

2、干燥气供应系统：直接采用高炉煤气作为干燥气的热源做到能源二次利用，废气零排放，是加热炉的设计达到zui佳优化。

3、制粉系统：磨机采用“负运行、侧给料、双辊液压翻转、电力变频调速选粉”式中速磨，做到高度、费用、成本降低。
