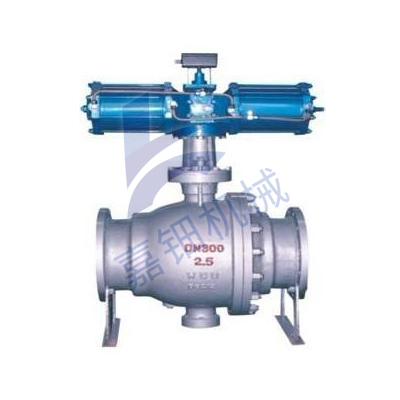

Q747MF液动式卸灰球阀采用液动装置通过机械执行机构驱动球阀完成启闭动作。
本阀可通过电装上指示器进进现场监控。也可以通过阀门控制器进行远距离控制，还可以将电信号输入计算机进行程序控制。可手动操作。
本阀用于含煤气尘、煤粉、水泥等干燥物料的输送排放系统中做控制之用。适用于远距离控制的场合。
本阀安装时介质流向应符合阀体上箭头的指向。
性能参数
| 1.6MPa | D | 335 | 405 | 460 | 520 | 580 | 705 | 840 |
| D1 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | |
| D2 | 265 | 320 | 375 | 435 | 485 | 608 | 718 | |
| L | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | |
| L2 | 578 | 578 | 578 | 578 | 578 | 668 | 668 | |
| H | 708 | 797 | 836 | 866 | 896 | 1101 | 1161 | |
| H1 | 270 | 330 | 374 | 414 | 431 | 515 | 595 | |
| b | 30 | 32 | 34 | 38 | 40 | 46 | 54 | |
| z-d | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | 16-φ30 | 20-φ34 | 20-φ41 |
主要结构尺寸(单位：mm)
| DN | L | D | D1 | H | H1 | b | n-φd | 质量kg |
| 200 | 500 | 320 | 280 | 1015 | 735 | 26 | 8-17.5 | 220 |
| 250 | 600 | 375 | 335 | 1080 | 775 | 26 | 12-17.5 | 340 |
| 300 | 700 | 440 | 395 | 1155 | 810 | 28 | 12-22 | 430 |
| 350 | 800 | 490 | 445 | 1230 | 850 | 28 | 12-22 | 550 |
